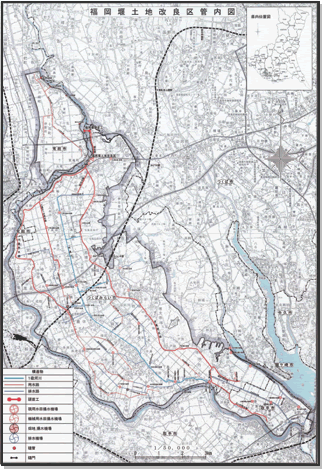

福岡堰土地改良区 館内(図)

 用 水 施 設
施設名
【取水施設】
完成年度 構造及び規模
福岡堰頭首工 昭和46年
全長 272.5m
可動堰  型式:シエル構造越流門扉
 L=28.75m×H4.45m 2門
固定堰  型式:近似放物流線型コンクリート重力式
 左岸L=86.55m 右岸L=115.75m
福岡堰導水路 寛永2年 延長 1,653m、敷巾30.5m、高5.0m
元圦樋管 昭和42年 鉄筋コンクリート函渠
L=35.55m B=1.4m×H1.5m 4門
鉄筋コンクリート管渠
L=80.05m Φ600mm 1門
鋼製スライドゲート 5門
仁左衛門余水吐 昭和48年 鉄筋コンクリート造L=8.0m B=4.5m×H3.8m 2門
鋼製スライドゲート 2門
喜兵衛脇樋管 昭和62年 用水樋管 L=20.0m×Φ650mm
大日堂脇樋管 昭和60年 用水樋管 L=19.31m B=0.83m×H0.77m 1連

施設名
【用水路】
完成年度 延長(m) 構造及び規模
台通用水路 昭和48年 12,644 鉄筋コンクリート矩形 巾5.8m×高1.7m〜巾2.8m×高1.3m
城中用水路 昭和46年 1,185 鉄筋コンクリート矩形 巾1.75m×高1.0m〜巾1.65m×高1.0m
九ケ村用水路 昭和48年 3,854 鉄筋コンクリート矩形 巾2.0m×高1.0m〜巾0.7m×高0.5m
寺下用水路 昭和45年 1,497 鉄筋コンクリート矩形 巾1.0m×高1.0m〜巾0.9m×高0.6m
旧台通用水路 昭和44年 1,657 鉄筋コンクリート矩形 巾1.3m×高0.85m〜U字フリューム600型

  20,837
川通用水路 昭和48年 10,507 鉄筋コンクリート矩形 巾5.8m×高1.7m〜巾0.8m×高0.75m
川通五ケ村用水路 昭和47年 3,075 鉄筋コンクリート矩形 巾1.8m×高1.0m〜巾1.4m×高0.85m
谷井田用水路 昭和43年 2,953 鉄筋コンクリート矩形 巾1.45m×高0.95m〜巾1.1m×高0.8m
山谷用水路 昭和43年 2,806 鉄筋コンクリート矩形 巾1.4m×高0.95m〜U字フリューム500型

  19,341
副用水路 昭和51年 1,188 鉄筋コンクリート矩形 巾0.9m×高0.75m〜U字フリューム500型

  1,188

合計

  41,366

 排 水 施 設
施設名
【排水路】
完成年度 延長(m) 構造及び規模
中通川     一級河川(県管理)
幹排1号 昭和50年 1,316 溝型柵渠巾1.2m×高1.2m〜巾2.0m×高1.2m
真木川   643 一級河川(県管理)
新鐘打落排水路 昭和49年 3,700 溝型柵渠巾1.5m×高0.9m〜巾3.0m×高1.2m
谷口川   1,350 一級河川(県管理)
鐘打落排水路 昭和48年 3,593 溝型柵渠巾1.5m×高1.2m〜
土水路上巾11.5m下巾5.0m×高2.1m
蛇沼落排水路 昭和46年 2,820 土水路上巾3.0m下巾1.0m×高1.8m〜
土水路上巾10.0m下巾5.0m×高2.5m
谷井田沼落排水路 昭和43年 2,575 土水路上巾3.9m下巾0.5m×高1.8m〜
溝型柵渠巾3.0m×高1.2m
山谷落排水路 昭和43年 5,065 土水路上巾3.5m下巾0.4m×高1.35m〜
土水路上巾11.5m下巾5.0m×高3.2m
前原排水路

不明

218 組立土止め巾6.7m×高1.2m〜
組立土止め巾5.8m×高1.2m
太夫落排水路 昭和48年 3,976 溝型柵渠巾0.8m×高0.9m〜
鋼矢板護岸巾6.7m×高2.7m
勘兵衛堀排水路 昭和48年 3,677 溝型柵渠巾0.6m×高0.9m〜
鋼矢板護岸巾8.0m×高3.2m

合計

  28,933

管理外施設
【排水】
完成年度 管理者名 構造及び規模
本田排水機場
本田機場樋管
昭和50年 つくばみらい市 渦巻ポンプΦ1500mm×350kw×2台
伊丹排水機場
伊丹機場樋管
昭和50年 国土交通省 チューブラポンプΦ2000mm×500kw×2台
渦巻ポンプΦ1500mm×350kw×1台
新川第2排水機場
太夫落樋管
昭和51年 取手市
茨城県
横軸斜流ポンプΦ1000mm×160kw×2台
新川第1排水機場
古八間樋管
平成8年 茨城県
国土交通省
横軸斜流ポンプΦ700mm×80kw×2台
